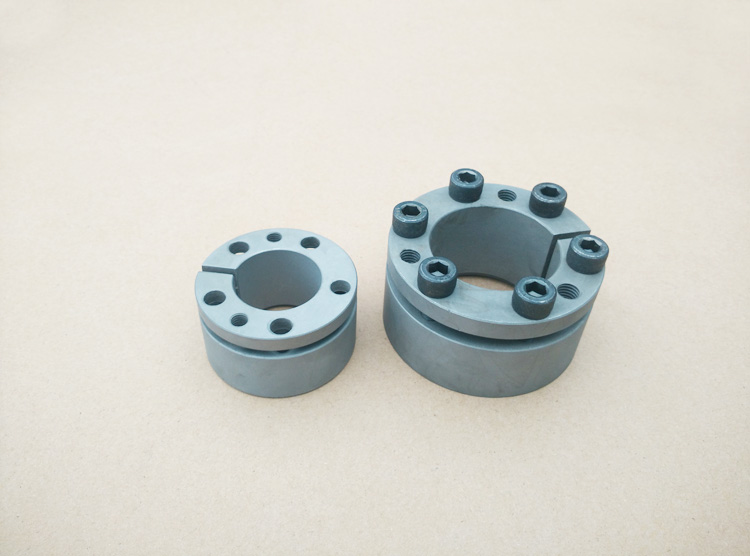

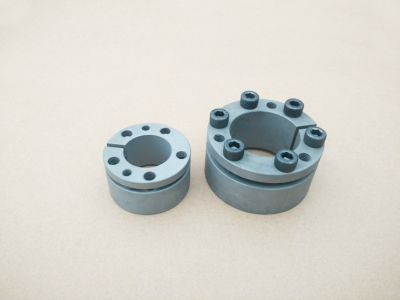

名稱：Z3型脹緊聯結套
產品品牌：廠家直銷 （拓珂）
產品材質：45#鋼
表面處理：研磨和噴砂
特性

Z3型脹緊套內外錐環用內六角螺栓擰緊，能傳遞較大載荷，并且一個錐環上有拆卸螺紋孔；Z3型結合面較長，對中性好，適用于旋轉精度要求較高和傳遞大載荷的場合。
Z3型脹緊聯結套的基本尺寸參數：
(JB/T 7934-1999)


      本公司是專業生產脹緊聯接套廠家,其技術要點是:在外環和內環之間是內外壓力環,內,外壓力環外壁為斜坡,二環坡底相對,外環的里壁,內環外壁均為凸形,與壓力環外壁的凹形相互補償,內,外環上均有缺口.當擰緊螺栓時,內,外壓力相對運動,在斜面作用下,內環開始收縮,外環開始向外擴脹,達到聯接軸和轂的目的.它具有分散應力集中,抗疲勞強度,避免軸斷開等優點.它適合在聯接軸和轂時使用.
Z3型脹緊套內外錐環用內六角螺栓擰緊，能傳遞較大載荷，并且一個錐環上有拆卸螺紋孔；結合面較長，對中性好，適用于旋轉精度要求較高和傳遞大載荷的場合。
Z3型脹套適用于軸與軸上零件的聯結，以傳遞扭矩、軸向力或二者的復合載荷；
該結構的定位精度高，轂孔加工簡單。廣泛應用于軸類零件的聯結；
選用時，與脹套結合的軸和孔的公差帶分別為h8、h9 ；

產品適用范圍： 礦山機械、煤礦機械、球磨機、皮帶輸送機、包裝機械、重型機械、輕工機械、食品機械、數控機床、冶金機械、紡織機械、印刷機械、塑料機械、化工機械、造紙機械、船舶機械、煙草機械、風機、鼓風機、減速機等。
脹套聯結獨特的優點：
（一）使用脹套使主機零件制造和安裝簡單，安裝脹套的軸和孔的加工不像過往配合那樣要求高精度的制造公差。脹套安裝時無需加熱.冷卻或加壓設備，只需將螺栓要求的力矩?cái)Q緊即可，且調整方便可以將輪轂在軸上方便地調整到所需位置，脹套也可用來聯結焊接性差的零件。
（二）脹套的使用壽命長，強度高，脹套依靠摩擦傳動。對被聯結件沒有鍵槽削弱，也無相對運動工作中不會產生磨損。
（三）脹套在超載時，將失去聯結作用，可以保護設備不受損害。
（四）脹套聯結可以承受多重負荷，其結構可以做成多種樣式，根據安裝負荷大小，還可以多個脹套串聯使用。
（五）脹套拆卸方便，且具有良好的互換性，由于脹套能把較大配合間隙的軸轂錦結和起來，拆卸時將螺栓擰松，即可使被聯結件容易拆，脹緊時接觸面緊密貼合不易銹蝕，也便于拆開。
